Mô tả chức năng sản phẩm

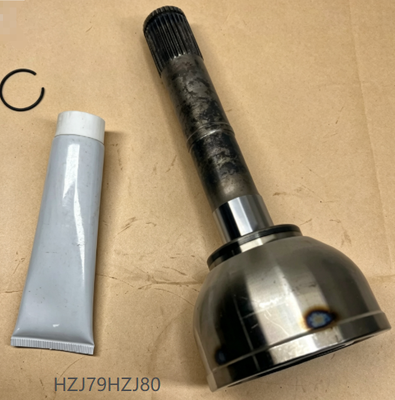

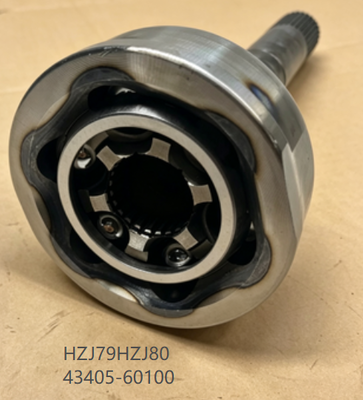

Trục láp ngoài cầu trước (mã phụ tùng 43405-60100) là một bộ phận quan trọng của hệ thống cầu trước và hệ truyền động trên xe Toyota Land Cruiser 70 Series của bạn. Chức năng chính của nó là truyền mô-men xoắn quay từ vi sai cầu trước đến moay-ơ bánh trước, cho phép truyền lực đến các bánh trước khi vận hành ở chế độ dẫn động bốn bánh. Bộ trục láp ngoài này tích hợp khớp nối tốc độ không đổi Birfield (CV) ở phía ngoài (bánh xe), cho phép trục truyền lực một cách êm ái đồng thời thích ứng với các góc lái của bánh trước. Đối với các mẫu Land Cruiser 70 Series được trang bị cầu trước cứng, trục láp ngoài hoạt động tốt là điều cần thiết để đảm bảo việc gài cầu bốn bánh đáng tin cậy, truyền lực êm ái và vận hành xe an toàn. Bộ phận này được thiết kế theo thông số kỹ thuật của nhà máy, đảm bảo lắp đặt chính xác và hiệu suất đáng tin cậy.

Hướng dẫn chẩn đoán tự làm

Cách nhận biết khi nào trục láp ngoài cầu trước của bạn cần thay thế:

Tìm các dấu hiệu phổ biến sau:

1. Tiếng lạch cạch khi đánh lái– Tiếng lạch cạch kim loại khi đánh lái gấp, đặc biệt ở tốc độ thấp

2. Rung động khi lái xe– Rung động cảm nhận được qua sàn xe hoặc vô lăng, tăng dần theo tốc độ

3. Rò rỉ mỡ– Mỡ bị văng ra ngoài vòm bánh xe bên trong do bọc CV bị rách

4. Độ rơ quá mức ở bánh trước– Bánh xe bị lung lay khi dùng tay lắc, cho thấy khớp CV bị mòn

5. Khó đánh lái ở vị trí khóa hoàn toàn– Cảm giác nghiến hoặc kẹt khi đánh lái đến vị trí khóa hoàn toàn

💡 Kiểm tra nhanh:– Khi xe đỗ trên mặt phẳng, xoay vô lăng đến vị trí khóa hoàn toàn và kiểm tra các bọc trục láp trước xem có vết nứt, rách hoặc rò rỉ mỡ không. Lái thử xe theo vòng tròn hẹp ở tốc độ thấp và lắng nghe tiếng lạch cạch. Độ rơ quá mức ở bánh trước khi được nâng lên có thể cho thấy khớp Birfield bị mòn.

 Thuộc tính sản phẩm

Vị trí và Chức năng cốt lõi của bộ phận

Vị trí:– Trục láp ngoài cầu trước nằm bên trong vỏ cầu trước và cụm khớp lái. Nó kéo dài từ bánh răng vi sai cầu trước (phía trong) qua vỏ cầu, đi ra ở khớp lái nơi nó kết nối với moay-ơ bánh xe (phía ngoài). Khớp CV Birfield được đặt bên trong cụm khớp lái, được bao bọc bởi trục xoay khớp lái và vòng đệm dầu.

Kết nối:– Đầu phía trong của trục ăn khớp với bánh răng vi sai cầu trước thông qua các rãnh then. Đầu phía ngoài (vỏ khớp CV) ăn khớp với các rãnh then của mặt bích dẫn động moay-ơ bánh xe. Khớp CV cho phép trục quay trong khi khớp lái xoay để đánh lái. Trục được đỡ bởi một bạc lót bên trong trục xoay khớp lái và được làm kín bởi các vòng đệm dầu ở cả hai đầu. Trên các mẫu có mặt bích dẫn động (không có moay-ơ khóa), các rãnh then phía ngoài ăn khớp trực tiếp với mặt bích dẫn động.

Chức năng cốt lõi:– Trục láp ngoài có hai chức năng quan trọng: (1) truyền mô-men xoắn quay từ vi sai cầu trước đến moay-ơ bánh trước để vận hành chế độ bốn bánh, và (2) cho phép bánh trước đánh lái trong khi duy trì truyền lực tốc độ không đổi thông qua khớp CV Birfield. Khớp CV cho phép truyền lực êm ái ở các góc lái khác nhau mà không bị rung động hoặc kẹt. Trục này được thiết kế đặc biệt cho các ứng dụng chỉ có mặt bích dẫn động và không hoạt động với moay-ơ khóa tự động hoặc thủ công, vì bước ren ngoài khác nhau.

Khi bộ phận này quan trọng nhất

Trục láp ngoài cầu trước này đặc biệt quan trọng đối với các xe:

• Được sử dụng để lái xe địa hình hoặc trên địa hình gồ ghề – những điều kiện này tạo ra tải trọng va đập và khớp nối cao lên cầu trước và khớp CV

• Thường xuyên vận hành ở chế độ 4WD – truyền lực liên tục qua cầu trước làm tăng tốc độ mài mòn các rãnh then trục và các bộ phận khớp CV

• Lái xe với tải trọng nặng hoặc kéo xe – trọng lượng bổ sung làm tăng áp lực lên hệ truyền động

• Xe có số km cao, nơi các bộ phận trục nguyên bản đã bị mòn theo thời gian

• Xe có mặt bích dẫn động, nơi các rãnh then ngoài ăn khớp trực tiếp với mặt bích moay-ơ

Trong những điều kiện này, trục láp ngoài cầu trước hoạt động vất vả hơn và dễ bị mài mòn hơn, làm cho việc kiểm tra thường xuyên và thay thế kịp thời trở nên cần thiết để vận hành 4WD đáng tin cậy và an toàn.

 Hướng dẫn lắp đặt

Các công cụ thường cần thiết:

• Bộ cờ lê (hệ mét, chịu tải nặng)

• Cờ lê lực

• Dụng cụ tách khớp cầu

• Bộ ép bạc / dụng cụ đóng

• Găng tay bảo hộ và kính bảo hộ

Tham khảo lắp đặt chung (luôn tuân theo sách hướng dẫn sửa chữa của xe):

Quan trọng:

• Quy trình này đòi hỏi các công cụ chuyên dụng và kinh nghiệm. Lắp đặt không đúng cách có thể dẫn đến mất khả năng dẫn động hoặc hỏng hệ thống lái.

• Luôn thay thế bọc CV và mỡ khi lắp đặt trục láp mới.

• Kiểm tra mặt bích dẫn động xem có bị mòn hoặc hư hỏng không.

• Thực hiện căn chỉnh bánh xe sau khi bảo dưỡng cầu trước.

• Nếu bạn không chắc chắn về bất kỳ bước nào, hãy tham khảo ý kiến của thợ máy có trình độ.

 Mẹo lắp đặt & Lỗi phổ biến

Lỗi khi thay thế trục láp ngoài cầu trước:

❌ Sai: Cố gắng sử dụng trục này với moay-ơ khóa, hoặc không kiểm tra khả năng tương thích của mặt bích dẫn động.

✅ Đúng:

1. Xác minh khả năng tương thích của mặt bích dẫn động – Trục này hoạt động chỉ với mặt bích dẫn động (43421-60030, 43421-60060), không dùng với moay-ơ khóa tự động hoặc thủ công .

2. Luôn thay thế bọc CV và mỡ – Trục mới với bọc cũ sẽ nhanh hỏng.

3. Kiểm tra các rãnh then mặt bích dẫn động – Các rãnh then mặt bích dẫn động bị mòn sẽ làm hỏng trục láp mới.

4. Sử dụng dụng cụ phù hợp – Không dùng búa đóng trục láp vào vị trí; điều này làm hỏng khớp CV và bạc đạn.

5. Thực hiện căn chỉnh bánh xe – Hình học lái phải được thiết lập lại sau khi bảo dưỡng cầu trước.

⚠️ Nhớ rằng: Lắp đặt trục này trên xe có moay-ơ khóa sẽ khiến các rãnh then không ăn khớp đúng cách, dẫn đến mất chức năng 4WD .

Nội dung gói hàng

1 x Trục láp ngoài cầu trước (Mã phụ tùng 43405-60100). Lưu ý: Vui lòng xác nhận khả năng tương thích với mẫu xe và cấu hình của bạn trước khi mua.

Dịch vụ hậu mãi & Bảo hành

Sản phẩm này được bảo hành chất lượng của chúng tôi. Nếu bạn có bất kỳ câu hỏi hoặc vấn đề nào liên quan đến việc lắp đặt hoặc chất lượng, vui lòng liên hệ với chúng tôi và chúng tôi sẽ phản hồi trong vòng 24 giờ.
