Mô tả chức năng sản phẩm

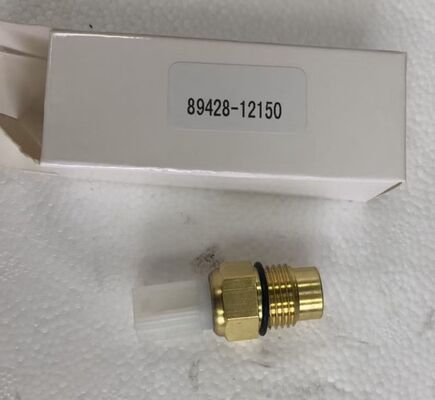

Công tắc nhiệt độ quạt tản nhiệt (số bộ phận 89428-12150) là một bộ phận quan trọng trong hệ thống làm mát động cơ xe Toyota của bạn. Chức năng chính của nó là theo dõi nhiệt độ nước làm mát và tự động kích hoạt quạt làm mát bộ tản nhiệt khi động cơ đạt đến ngưỡng nhiệt độ định sẵn. Khi nhiệt độ nước làm mát tăng đến điểm bật (thường khoảng 90°C–92°C), công tắc sẽ đóng mạch điện, cấp điện cho rơle quạt tản nhiệt và bật quạt làm mát. Khi nhiệt độ giảm xuống điểm tắt (thường khoảng 85°C–87°C), công tắc sẽ mở mạch, tắt quạt. Hoạt động tự động này duy trì nhiệt độ vận hành động cơ tối ưu, ngăn ngừa quá nhiệt và đảm bảo đốt cháy nhiên liệu hiệu quả. Công tắc này là loại tiếp điểm một cực, thường đóng với ren M16 x 1,5 và đầu nối hình vuông màu trắng.

Các triệu chứng thường gặp của công tắc nhiệt độ quạt tản nhiệt bị hỏng

Nếu bạn gặp bất kỳ triệu chứng nào sau đây, công tắc nhiệt độ quạt tản nhiệt của bạn có thể bị hỏng và cần được thay thế:

• Động cơ quá nóng ở tốc độ không tải hoặc tốc độ thấp:Đồng hồ đo nhiệt độ tăng lên trên mức bình thường khi xe đứng yên hoặc di chuyển chậm nhưng trở lại bình thường khi lái xe ở tốc độ cao. Điều này cho thấy quạt không kích hoạt khi cần thiết

• Quạt tản nhiệt chạy liên tục:Quạt làm mát luôn hoạt động ngay cả khi động cơ nguội. Điều này cho thấy công tắc bị kẹt ở vị trí đóng

• Quạt tản nhiệt không bao giờ kích hoạt:Đồng hồ đo nhiệt độ tăng cao đến mức nguy hiểm nhưng quạt không bao giờ bật. Điều này cho thấy công tắc đã bị lỗi ở vị trí mở

• Đồng hồ đo nhiệt độ dao động bất thường:Đồng hồ đo nhiệt độ nước làm mát dao động nhanh hoặc thất thường, cho thấy quạt hoạt động không ổn định

• Cầu chì quạt làm mát bị nổ:Cầu chì mạch quạt thổi liên tục, có thể do chập mạch công tắc

• Hiệu suất của A/C giảm ở tốc độ thấp:Điều hòa hoạt động kém hiệu quả hơn khi xe đứng yên do không đủ luồng gió qua dàn ngưng

Nếu bạn đã xác nhận những triệu chứng này qua kiểm tra thì việc thay thế công tắc nhiệt độ quạt tản nhiệt là giải pháp được khuyến nghị.

Cách chẩn đoán công tắc nhiệt độ quạt tản nhiệt bị lỗi

Trước khi mua thiết bị thay thế, hãy thực hiện các bước kiểm tra đơn giản sau để xác nhận rằng công tắc nhiệt độ quạt tản nhiệt có vấn đề:

• Kiểm tra trực quan:Xác định vị trí công tắc trên bộ tản nhiệt hoặc vỏ bộ điều chỉnh nhiệt. Kiểm tra rò rỉ chất làm mát xung quanh ren, ăn mòn trên đầu nối hoặc hệ thống dây điện bị hỏng

• Kiểm tra hoạt động của quạt:Khởi động động cơ và để động cơ chạy không tải cho đến khi đạt đến nhiệt độ vận hành. Quan sát xem quạt tản nhiệt có kích hoạt hay không khi đồng hồ đo nhiệt độ đạt đến mức bình thường. Nếu không, công tắc có thể bị lỗi

• Kiểm tra tính liên tục:Ngắt kết nối đầu nối công tắc và sử dụng đồng hồ vạn năng để kiểm tra tính liên tục trên các cực của công tắc. Ở nhiệt độ phòng (lạnh), công tắc sẽ hiển thị liên tục (thường đóng). Khi được làm nóng đến nhiệt độ tắt, tính liên tục sẽ bị đứt

• Kiểm tra dây nhảy:Khi bật khóa điện, ngắt kết nối đầu nối công tắc và nối các cực. Nếu quạt kích hoạt, mạch và rơle vẫn hoạt động và công tắc có thể bị lỗi

Thuộc tính sản phẩm

Vị trí thành phần & Chức năng cốt lõi

Vị trí:Công tắc nhiệt độ quạt tản nhiệt thường được gắn trên vỏ bộ tản nhiệt hoặc bộ điều chỉnh nhiệt, với đầu dò có ren kéo dài vào dòng chất làm mát. Nó được đặt ở vị trí mà nó có thể cảm nhận chính xác nhiệt độ nước làm mát khi nó ra khỏi động cơ hoặc đi vào bộ tản nhiệt.

Kết nối:Công tắc kết nối với hệ thống điện của xe thông qua đầu nối một chân (màu trắng, hình vuông). Các ren chuyển vào đường dẫn chất làm mát bằng ren M16 x 1.5. Khi chất làm mát đạt đến nhiệt độ bật máy, các tiếp điểm bên trong sẽ đóng lại, hoàn thiện mạch điện tới rơle quạt. Vòng đệm hoặc miếng đệm bịt ​​kín được sử dụng để ngăn rò rỉ chất làm mát tại điểm lắp.

Chức năng cốt lõi:Công tắc nhiệt độ quạt tản nhiệt đóng vai trò là bộ điều khiển chính cho hoạt động của quạt làm mát động cơ. Nó liên tục theo dõi nhiệt độ nước làm mát và cung cấp tín hiệu bật/tắt cho rơle quạt. Hoạt động tự động này đảm bảo quạt chỉ chạy khi cần thiết, duy trì nhiệt độ động cơ tối ưu đồng thời giảm thiểu hoạt động quạt không cần thiết có thể tiêu hao điện năng và tăng tiếng ồn. Công tắc hoạt động theo nguyên lý tiếp điểm thường đóng, ngắt mạch khi nhiệt độ giảm đến điểm ngắt.

Nội dung gói

1 x Công tắc nhiệt độ quạt tản nhiệt (Số bộ phận 89428-12150). Lưu ý: KHÔNG bao gồm vòng đệm kín, đầu nối điện và phần cứng lắp trừ khi có quy định. Vui lòng xác nhận khả năng tương thích với mẫu xe của bạn và năm trước khi mua.

Hướng dẫn cài đặt từng bước

Hướng dẫn cài đặt này được thiết kế để giúp bạn tự tin thay thế công tắc nhiệt độ quạt tản nhiệt. Trước khi khởi động, đảm bảo động cơ hoàn toàn nguội và xe được đỗ trên mặt đất bằng phẳng. Bạn sẽ cần các công cụ sau: cờ lê 17mm, đồng hồ vạn năng và chất làm mát.

Bước 1:Đảm bảo động cơ nguội hoàn toàn. Đặt một thùng chứa bên dưới công tắc để hứng chất làm mát có thể chảy ra.

Bước 2:Ngắt kết nối đầu nối điện khỏi công tắc bằng cách nhấn vào tab nhả.

Bước 3:Tháo công tắc cũ bằng cờ lê 17mm. Xoay ngược chiều kim đồng hồ để nới lỏng.

Bước 4:Làm sạch các ren gắn trên bộ tản nhiệt hoặc vỏ bộ điều chỉnh nhiệt. Kiểm tra bề mặt niêm phong xem có bị hư hỏng không.

Bước 5:Lắp công tắc mới với vòng đệm kín mới. Thắt chặt một cách an toàn nhưng không thắt chặt quá mức.

Bước 6:Kết nối lại đầu nối điện cho đến khi nó khớp vào vị trí. Nạp hỗn hợp chất làm mát phù hợp vào hệ thống làm mát. Xả khí ra khỏi hệ thống.

Bước quan trọng:Khởi động động cơ và để nó đạt đến nhiệt độ vận hành. Quan sát xem quạt tản nhiệt có kích hoạt hay không khi đồng hồ đo nhiệt độ đạt đến mức bình thường. Kiểm tra rò rỉ chất làm mát xung quanh công tắc.

Mẹo chuyên nghiệp:Khi thay công tắc, luôn sử dụng vòng đệm kín mới. Làm sạch các đầu nối và bôi mỡ điện môi để tránh ăn mòn. Kiểm tra rơle quạt và cầu chì nếu quạt vẫn không hoạt động.

Những quan niệm sai lầm phổ biến về công tắc quạt tản nhiệt

Chuyện lầm tưởng 1:Công tắc quạt và cảm biến nhiệt độ nước làm mát là như nhau.
Sự thật:Công tắc quạt điều khiển hoạt động của quạt tản nhiệt và thường là công tắc bật/tắt một chân. Cảm biến nhiệt độ nước làm mát (ECT) gửi dữ liệu nhiệt độ đến ECM để phun nhiên liệu và vận hành đồng hồ đo và thường là cảm biến hai chân. Chúng là những thành phần riêng biệt với các chức năng khác nhau.

Chuyện hoang đường 2:Nếu quạt chạy thì công tắc tốt.
Sự thật:Công tắc có thể bị hỏng ở vị trí đóng khiến quạt chạy liên tục. Điều này làm tiêu hao pin và có thể che giấu các vấn đề khác về hệ thống làm mát. Công tắc phải được kiểm tra cả hoạt động mở và đóng.

Chuyện lầm tưởng 3:Bất kỳ công tắc nhiệt độ sẽ hoạt động.
Sự thật:Công tắc nhiệt độ dành riêng cho từng loại xe và phải phù hợp với kích thước ren, loại đầu nối và phạm vi nhiệt độ hoạt động. Công tắc này được thiết kế đặc biệt cho các ứng dụng tương thích của Toyota với ren M16 x 1.5 và phạm vi 87°C–92°C.

Cam kết đảm bảo chất lượng và dịch vụ

Đảm bảo chất lượng:
Mọi thành phần đều được sản xuất theo quy trình sản xuất được kiểm soát để đảm bảo độ chính xác về kích thước và tính toàn vẹn của vật liệu. Mỗi đơn vị đều trải qua quá trình kiểm tra chất lượng sau đây trước khi đóng gói:

• Kiểm tra kích thước – kích thước ren, loại đầu nối và kích thước thân máy được xác minh theo thông số kỹ thuật thiết kế

• Kiểm tra chuyển mạch - nhiệt độ kích hoạt và hủy kích hoạt được kiểm tra

• Kiểm tra tính toàn vẹn của con dấu – tính toàn vẹn của con dấu được xác nhận

• Kiểm tra độ hoàn thiện bề mặt – chất lượng bề mặt và khả năng chống ăn mòn được xác minh bằng trực quan

Bảo vệ bao bì:
Mỗi công tắc nhiệt độ được niêm phong riêng trong bao bì bảo vệ để ngăn ngừa ô nhiễm và hư hỏng vật lý trong quá trình bảo quản và vận chuyển. Bao bì có nhãn số bộ phận rõ ràng để dễ nhận biết.

Cam kết dịch vụ:
