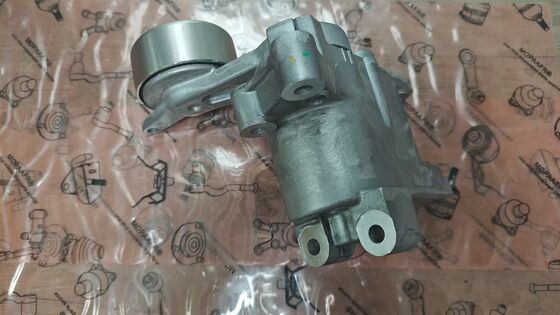

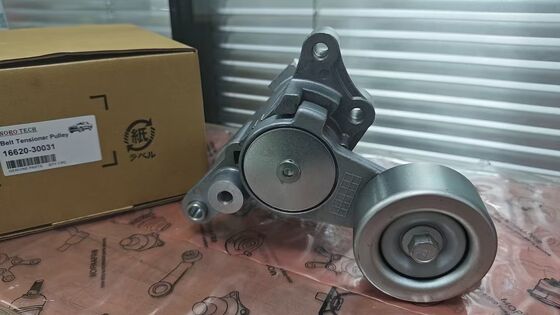

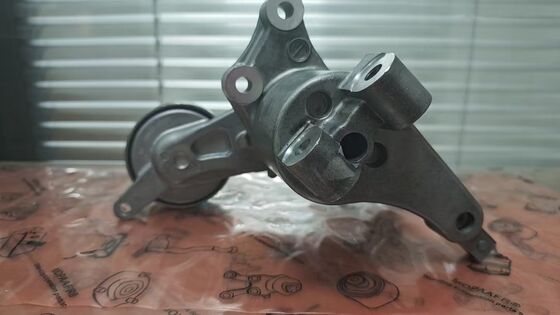

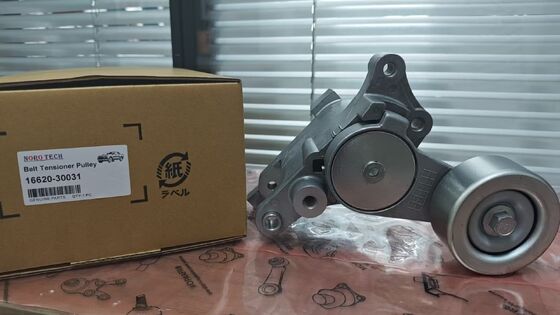

16620-30031 Bộ căng dây đai V-Ribbed cho TOYOTA FORTUNER HILUX HIACE GGN50 GGN15 1662030031

Mô tả chức năng sản phẩm

Cụm bộ căng đai có gân chữ V (số bộ phận 16620-30031) là một bộ phận quan trọng trong hệ thống truyền động phụ kiện động cơ diesel Toyota của bạn. Chức năng chính của nó là duy trì độ căng liên tục, tối ưu trên dây đai ngoằn ngoèo dẫn động máy phát điện, máy bơm nước, bơm trợ lực lái và máy nén điều hòa không khí. Bộ căng đai tự động này sử dụng cơ cấu lò xo bên trong để bù cho độ giãn và độ mòn của đai, đảm bảo đai vẫn được căng đúng cách trong suốt thời gian sử dụng. Nếu không có độ căng dây đai chính xác, dây đai có thể bị trượt, gây ra tiếng kêu cót két, giảm hiệu suất của phụ kiện và có thể gây hỏng dây đai. Đối với các mẫu xe Toyota Hilux, HiAce, Fortuner và Dyna được trang bị động cơ diesel 1KD-FTV hoặc 2KD-FTV, bộ căng đai hoạt động tốt là điều cần thiết để phụ kiện vận hành đáng tin cậy và ngăn ngừa hỏng hóc.

Các triệu chứng thường gặp của bộ căng đai bị hỏng

Nếu bạn gặp bất kỳ triệu chứng nào sau đây, bộ căng đai gân chữ V của bạn có thể bị hỏng và cần được thay thế:

• Tiếng rít hoặc ríu rít từ khu vực đai:Có tiếng kêu chói tai khi khởi động hoặc trong khi tăng tốc, cho biết dây đai bị trượt do lực căng không đủ

• Tiếng kêu của đai trở nên trầm trọng hơn khi lạnh hoặc ướt:Lò xo căng yếu dần theo thời gian và không thể duy trì độ căng thích hợp trong mọi điều kiện

• Có thể nhìn thấy vành đai bị mòn hoặc kính:Đai ngoằn ngoèo có biểu hiện bị mòn, nứt quá mức hoặc có vẻ ngoài bóng loáng do bị trượt liên tục

• Các vấn đề về hiệu suất của phụ kiện:Máy phát điện không sạc đúng cách, trợ lực lái có cảm giác nặng nề hoặc A/C không làm mát hiệu quả do dây đai bị trượt

• Tiếng ồn ổ trục ròng rọc căng:Tiếng mài hoặc tiếng ầm ầm từ puly căng, cho thấy vòng bi bên trong bị mòn

• Dây đai nhảy hoặc tuột ra:Trong những trường hợp nghiêm trọng, bộ căng bị mòn sẽ khiến dây đai tuột hoàn toàn khỏi ròng rọc.

• Thiệt hại có thể nhìn thấy hoặc sai lệch:Cánh tay căng bị nứt, ròng rọc bị lệch hoặc cơ cấu lò xo bị hỏng

Nếu bạn đã xác nhận những triệu chứng này qua kiểm tra thì việc thay thế cụm bộ căng đai là giải pháp được khuyến nghị.

Cách chẩn đoán bộ căng đai bị lỗi

Trước khi mua thiết bị thay thế, hãy thực hiện các bước kiểm tra đơn giản sau để xác nhận bộ căng đai có đang gặp sự cố:

• Kiểm tra trực quan:Kiểm tra dây đai ngoằn ngoèo xem có kính, vết nứt hoặc mòn quá mức không. Kiểm tra puly căng xem có bị lệch trục hay hư hỏng cánh tay không

• Kiểm tra độ căng đai:Khi tắt động cơ, ấn dây đai vào giữa hai ròng rọc. Nó phải có độ lệch tối thiểu (khoảng 10-15mm). Chuyển động quá mức cho thấy bộ căng yếu

• Kiểm tra vòng bi ròng rọc:Quay ròng rọc căng bằng tay. Nó sẽ xoay trơn tru và lặng lẽ. Độ mài hoặc độ nhám cho thấy vòng bi bị mòn

• Kiểm tra tiếng ồn:Khi động cơ đang chạy, hãy lắng nghe tiếng kêu ở khu vực dây đai. Nếu tiếng ồn biến mất khi bạn phun một lượng nhỏ nước lên dây đai thì rất có thể nguyên nhân là do bộ căng đai.

• Kiểm tra chuyển động của bộ căng:Quan sát cánh tay căng trong khi động cơ chạy không tải. Nó sẽ di chuyển một chút để bù đắp cho sự thay đổi tải. Cánh tay bị giữ lại hoặc quá lỏng cho thấy sự thất bại

Thuộc tính sản phẩm

Vị trí thành phần & Chức năng cốt lõi

Vị trí:Bộ căng đai có gân chữ V được lắp ở mặt trước của khối động cơ, được đặt để ép vào đai ngoằn ngoèo trên nhịp hồi của nó. Nó nằm giữa khối động cơ (phía sau) và dây đai (phía trước), với ròng rọc tiếp xúc với bề mặt dây đai.

Kết nối:Bộ căng bu lông vào khối động cơ bằng bu lông lắp. Ròng rọc căng tiếp xúc với mặt sau (phẳng) của đai ngoằn ngoèo. Một lò xo xoắn bên trong cung cấp lực căng và cánh tay quay để tự động điều chỉnh độ căng của đai khi đai giãn ra hoặc co lại khi nhiệt độ thay đổi.

Chức năng cốt lõi:Bộ căng đai đóng vai trò là thiết bị căng đai tự động cho hệ thống đai ngoằn ngoèo. Nó duy trì độ căng liên tục trên dây đai bất kể tốc độ động cơ, nhiệt độ hoặc tải phụ kiện. Bằng cách ngăn ngừa trượt dây đai, nó đảm bảo máy phát điện sạc đúng cách, bơm nước tuần hoàn chất làm mát hiệu quả, trợ lực lái hỗ trợ và máy nén A/C hoạt động hiệu quả. Bộ căng cũng làm giảm độ rung của dây đai và kéo dài tuổi thọ của dây đai.

Nội dung gói

1 x Bộ căng đai có gân chữ V (Số bộ phận 16620-30031). Lưu ý: KHÔNG bao gồm đai rắn, bu lông lắp và phần cứng khác trừ khi có quy định. Vui lòng xác nhận khả năng tương thích với kiểu xe và động cơ của xe trước khi mua.

Cài đặt tự làm hay chuyên nghiệp?

Sự thay thế này phù hợp cho DIY nếu:

• Bạn có kỹ năng cơ khí cơ bản và kinh nghiệm với hệ thống dây đai ngoằn ngoèo.

• Bạn có quyền truy cập vào một bộ ổ cắm, bánh cóc và có thể là thanh ngắt để tháo dây đai.

• Bạn có thể làm việc an toàn trên xe khi động cơ nguội.

Chúng tôi khuyên bạn nên cài đặt chuyên nghiệp nếu:

• Bạn chưa quen với việc định tuyến dây đai ngoằn ngoèo và thay thế bộ căng đai.

• Bạn thiếu các công cụ thích hợp để tháo và lắp đai.

• Bạn không tự tin kiểm tra độ căng đai thích hợp sau khi lắp đặt.

Ghi chú:Việc lắp đặt không đúng cách có thể dẫn đến sai lệch dây đai, mòn sớm và hỏng phụ kiện. Bộ căng phải được đặt đúng vị trí và được siết chặt theo thông số kỹ thuật. Luôn kiểm tra độ mòn của đai ngoằn ngoèo và thay thế nếu cần thiết. Kiểm tra định tuyến vành đai sau khi cài đặt.

Hướng dẫn cài đặt từng bước

Hướng dẫn lắp đặt này được thiết kế để giúp bạn tự tin thay thế bộ căng đai có gân chữ V. Trước khi khởi động, đảm bảo động cơ hoàn toàn nguội và xe được đỗ trên mặt đất bằng phẳng. Bạn sẽ cần những công cụ sau: bộ ổ cắm, bánh cóc và có thể cả thanh ngắt.

Bước 1:Ngắt kết nối cáp âm của ắc quy. Lưu ý cách định tuyến dây đai ngoằn ngoèo để tham khảo trong quá trình lắp lại.

Bước 2:Giảm lực căng trên đai ngoằn ngoèo bằng cách xoay tay căng bằng thanh ngắt hoặc dụng cụ thích hợp. Trượt đai ra khỏi puly căng.

Bước 3:Tháo các bu lông đang giữ cụm bộ căng vào khối động cơ. Lưu ý vị trí và chiều dài bu lông.

Bước 4:Tháo cụm bộ căng cũ ra khỏi động cơ. Làm sạch bề mặt lắp đặt và kiểm tra đai ngoằn ngoèo xem có bị mòn, tráng men hoặc nứt không. Thay dây đai nếu cần thiết.

Bước 5:Lắp cụm bộ căng mới vào khối động cơ. Lắp lại các bu lông lắp và mô-men xoắn theo thông số kỹ thuật.

Bước 6:Đi dây đai ngoằn ngoèo theo sơ đồ. Nhả cánh tay căng để tạo lực căng cho dây đai. Xác minh dây đai được đặt đúng cách trên tất cả các ròng rọc.

Bước quan trọng:Xác minh rằng dây đai được định tuyến chính xác và được căng đúng cách. Khởi động động cơ và kiểm tra xem có tiếng kêu rít hoặc tiếng động bất thường không. Kiểm tra hoạt động của bộ căng trong khi động cơ chạy không tải.

Mẹo chuyên nghiệp:Khi thay bộ căng đai, luôn kiểm tra dây đai ngoằn ngoèo và thay thế nếu bị mòn. Kiểm tra tất cả các ròng rọc xem có thẳng hàng và tình trạng ổ trục không. Sử dụng máy đo độ căng đai nếu có để xác minh độ căng chính xác.

Những quan niệm sai lầm phổ biến về máy căng đai

Chuyện lầm tưởng 1:Bộ căng đai hiếm khi cần thay thế.
Sự thật:Lò xo căng yếu dần theo thời gian và ổ trục ròng rọc bị mòn. Trên các phương tiện có quãng đường di chuyển cao, bộ căng đai là nguyên nhân phổ biến gây ra tiếng kêu của dây đai và cần được thay thế khi các triệu chứng xuất hiện.

Chuyện hoang đường 2:Bất kỳ bộ căng đai nào cũng phù hợp.
Sự thật:Bộ căng đai dành riêng cho động cơ và phải phù hợp với cấu hình lắp đặt, đường kính ròng rọc và lộ trình đai. Bộ căng này được thiết kế đặc biệt cho các ứng dụng động cơ diesel Toyota 1KD-FTV và 2KD-FTV.

Chuyện lầm tưởng 3:Thay dây đai sẽ khắc phục được tiếng kêu rít.
Sự thật:Nếu lò xo căng yếu hoặc ổ trục ròng rọc bị mòn, dây đai mới vẫn trượt và kêu rít. Bộ căng đai phải được thay thế để khôi phục lại độ căng đai thích hợp.

Bảo quản & Thời hạn sử dụng

• Bảo quản ở nơi khô mát, tránh ánh nắng trực tiếp.

• Giữ bộ căng trong bao bì ban đầu cho đến khi lắp đặt để tránh nhiễm bẩn hoặc hư hỏng.

• Tránh tiếp xúc với hơi ẩm, dầu, mỡ hoặc dung môi có thể ảnh hưởng đến cơ cấu lò xo hoặc vòng bi.

• Không làm rơi hoặc để bộ căng bị va đập vì điều này có thể làm hỏng lò xo hoặc ròng rọc bên trong.

Dịch vụ sau bán hàng & Bảo hành

Sản phẩm này được bảo đảm bởi sự đảm bảo chất lượng của chúng tôi. Nếu bạn có bất kỳ câu hỏi hoặc vấn đề nào liên quan đến đồ đạc hoặc chất lượng, vui lòng liên hệ với chúng tôi và chúng tôi sẽ trả lời trong vòng 24 giờ.
